화면 1/2 영역과 전화면 지문인식을 위한 Organic TFT, OPD 기반 지문인식

화면 1/2 영역과 전화면 지문인식을 위한 Organic TFT, OPD 기반 지문인식 솔루션이 떠오르고 있다



현재 시장은 Glass기판을 사용하는 Flexible OLED패널(갤럭시 S시리즈, 노트 시리즈)에는 퀄컴 초음파 지문인식 솔루션을 사용하고 PI기판을 사용하는 Flexible OLED패널(삼성 폴더블폰)에는 정전용량식 측면 지문인식 솔루션을, Rigid OLED패널에는 카메라이미지센서(CIS)기반 광학식 지문센서 솔루션을 주로 사용중이다. 그리고 저가 스마트폰에는 가장 오래된 기술인 정전용량식 지문센서가 사용되고 있다.



그러나, 변화의 조짐이 있다.

화면 1/2영역보다 약간 더 작은 영역에서의 지문인식과 전화면(Full-screen) 지문인식에 대한 요구가 있기 때문이다.



퀄컴 3세대 초음파 센서가 3cm x 2cm 크기로 이를 4세대에서 대폭 늘린다고 해도 센서 크기에 비례해서 커지는 비용이 너무 비싸고 CIS기반 광학식도 카메라이미지센서 크기가 커지면서 역시 비용이 늘어나면서 앞으로 시대에는 새로운 기술이 요구되는 것이다. 그래서, 주목받는 것이 Organic TFT기반 광학식 지문센서 솔루션이다.



이 기술은 블로그 몇개글에서 가능성을 언급한 적이 있다

FlexEnable과 ISORG, 플라스틱 기반 지문 및 정맥인식 센서 개발 http://blog.daum.net/serapeum/7594371



올해 초, CES2020에서 시연회를 연 isorg가 보여준 가능성때문인지는 모르겠으나 제조업체에서 이 기술에 주목하고 있다는 소식이다.

Isorg, CES2020에 전화면 지문인식 발표 예정 http://blog.daum.net/serapeum/7594950





현재, 알려진 바로는 화웨이(Huawei)에는 중국 OXi, Tech, 삼성에는 대만 EgisTech.이 1차 시제품을 제공한 것으로 전해지고 isorg(소재는 일본 스미토모 화학 ??), 독일 BASF-국내 CLAP, imec-Holst Centre에 이어  일본 JDI같은 기업도 가세한 것으로 알려졌다.

OPD(Organic Photodiode/Organic Photodetector)때문인지 세계적인 소재화학 기업이 눈에 띄고 있다.

그래핀(Graphene) 소재의 저가, Roll-to-roll 대량생산이 되지 않는 상태에서 대안으로 떠오르는 것으로 보인다.

Goodix, FPC, BASF/CLAP등 몇가지 http://blog.daum.net/serapeum/7594944



이 기술이 주목받는 이유는 투명하고 휘어지는 특징때문이고 응용시장이 크기 때문이다. 휴대용 X-Ray기기에도 응용가능하다.







Book 2: Session 76: Fingerprint Sensing and Optical Sensing Displays

76‐2: Invited Paper: Optical Fingerprint Sensor Based on a‐Si:H TFT Technology

Sanghoon Bae*, Yan Ling**, Weiping Lin**, Hong Zhu**

*OXi Technology Co., Ltd., USA, San Jose, CA 95129, USA

**OXi Technology Co., Ltd., Pudong, Shanghai, China

https://onlinelibrary.wiley.com/doi/abs/10.1002/sdtp.12199



Abstract

In this report, hydrogenated amorphous Si (a-Si:H) TFT technology based optical fingerprint sensors are demonstrated. Our a-Si:H fingerprint sensor technology has the advantages over CMOS fingerprint sensor technology with regard to internal quantum efficiency in accordance with our simulations, expandability to large area, insensitivity to IR light and cost efficiency. We have successfully developed three types of fingerprint sensor modules which we name thin optical touch (TOT), hidden optical touch (HOT) and hidden under display (HUD) sensors. Each sensor module is designed accordingly for a particular application. Our sensor size ranges from small size (4.0 mm x 8.0 mm) for smartphone user identification to 4 finger size (3.2” x 3.0”) for public security check.



Author Keywords

Optical fingerprint sensor; a-Si:H TFT technology; Internal QE; Under display; Under glass; FAR; FRR.



 2018_Optical Fingerprint Sensor Based on a-SiH TFT Technology_Bae.pdf

우리나라 분 이름이 보인다.





OXI HUD-Vivo APEX(컨셉폰)에 구현



imec/Holst Centre, organic film image sensors

blog.daum.net/serapeum/7594916





A High‐Resolution Thin‐Film Fingerprint Sensor Using a Printed Organic Photodetector

https://onlinelibrary.wiley.com/doi/full/10.1002/admt.201900651

blog.daum.net/serapeum/7595012





JDI: LTPS TFT와 NIR OPD를 이용한 생체인식(지문인식,심박수) 솔루션 개발

blog.daum.net/serapeum/7595011

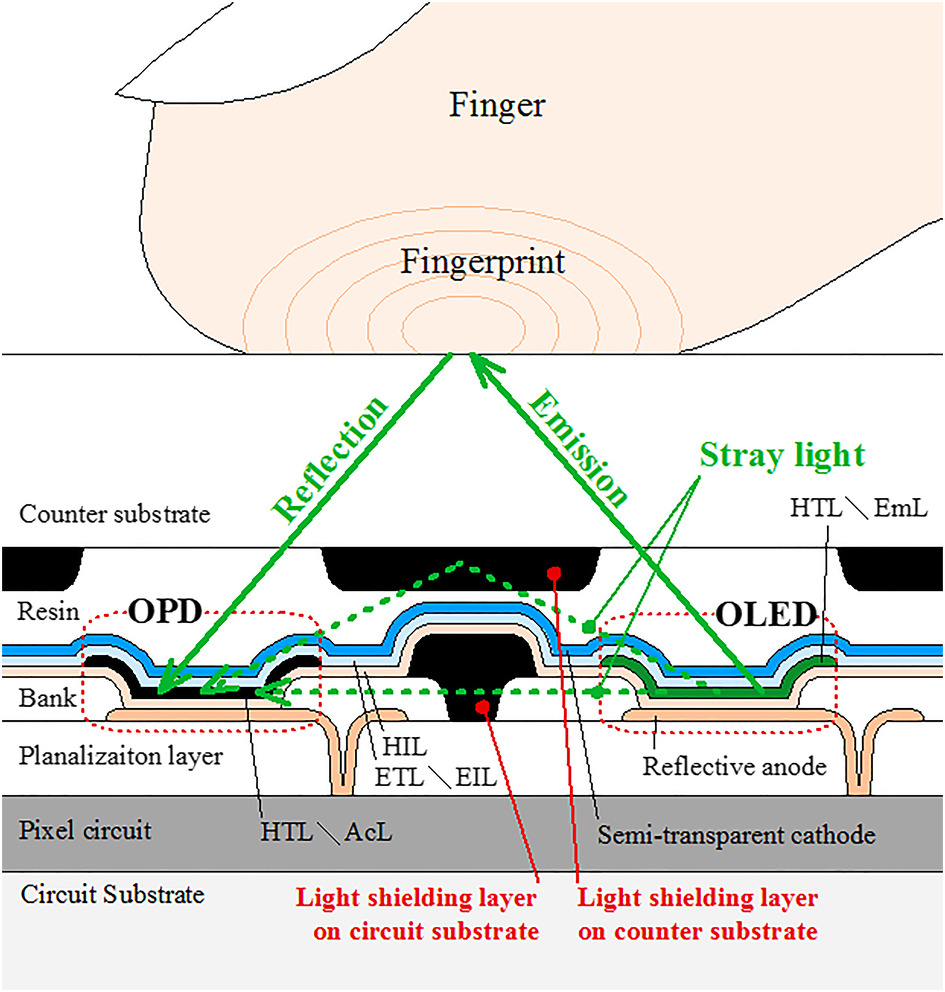

SID 2019: 지문인식이 가능한 유기광다이오드(OPD)를 포함하는 OLED 디스플레이

OLED display incorporating organic photodiodes for fingerprint imaging

https://onlinelibrary.wiley.com/doi/full/10.1002/jsid.786

http://blog.daum.net/serapeum/7594966





실리콘 옥시니트라이드가 코팅된 Ag 나노입자가 포함된 표면 플래스몬 강화 유기색 이미지 센서

Surface plasmon enhanced Organic color image sensor with Ag nanoparticles coated with silicon oxynitride

https://www.nature.com/articles/s41598-019-57087-2

http://blog.daum.net/serapeum/7594962



p.s

지문카드는 최근 노르웨이 Zwipe, 스웨덴 FPC, 프랑스 탈레스등의 움직임을 보면 유럽(영국, 프랑스), 중국, 홍콩등에서 상용화를 시작하면 기존 올해 약 500만장 이하 예상 유지, FPC CEO가 말한 5천만장 규모는 어려울 것으로 보이며 상반기 상용화해도 하반기 가야 그 규모를 알 수 있을 것으로 전해짐.

---->스마트폰 1개 모델 1개월에 팔릴 양에 지나지 않는가 ? 5~10개 모델 1년치 팔릴 양인가 ? 차이라 매우 크다

--->물론, Zwipe는 오늘 전세계 스마트카드를 만드는 상위 50개 회사중 40여개 회사 이상이 지문카드에 관심있거나 프로젝트 진행중(편차가 클것으로 예상)이라고 언급했는데 하반기 가봐야 알겠지만 내년은 기대할 만하다 ?

20여개 프로젝트는 이미 지난해 통계에 있는데도 아직 이렇다할 큰 규모의 상용화가 없기에 올해 하반기 상용화 규모를 봐야 내년을 기대할 수 있다는 의견이다. 애플카드, 화웨이카드는 실물카드가 있지만 가상카드 성격이 강하다. 구글페이카드, 삼성페이 카드도 마찬가지 일 확율이 높다. 이 시장의 Chasm(죽음의 계곡)이 생각보다 깊고 길어지고 있다.



We see a strong confirmed interest that verifies the product market fit. Zwipe is in direct dialogue or projects with over 40 of the top 50 smart card manufacturers (SCMs). We are eager to learn more what this means, but as we understand it at this point, these dialogues are in various stages. We are not talking about cold calls, and in some cases it is a lot more than just meetings and confirmed interest.







https://www.thalesgroup.com/en/group/investors/press-release/thales-reports-its-q1-2020-order-intake-and-sales

Orders in the Digital Identity & Security segment are structurally close to sales, as the majority of the businesses in this segment operate on short cycles. The difference between order intake and sales during the first quarter was due to the booking of two significant biometric orders.
